Прицельный снимок, панорамный снимок, КТ и ТРГ отвечают на разные вопросы. Что видно на каждом исследовании, где у каждого предел и почему врач назначает именно этот снимок.
Одному пациенту перед лечением делают маленький снимок одного зуба, другому — панорамный, третьего отправляют на компьютерную томографию. Со стороны это выглядит как разные привычки врачей, хотя на деле за каждым выбором стоит конкретный вопрос.
Ниже — чем отличаются четыре снимка, которые встречаются в стоматологии, что видно на каждом, где у каждого предел и почему иногда уже сделанного снимка недостаточно. Статья объясняет, как устроены исследования, а не расшифровывает конкретный снимок: это делает врач вместе с осмотром.
Почему снимков несколько
Любой рентгеновский снимок — компромисс между охватом и детализацией. Чем больший участок нужно захватить, тем меньше подробностей видно в каждой точке, а плоская картинка неизбежно накладывает друг на друга то, что в челюсти лежит на разной глубине.
Поэтому в стоматологии сложился набор исследований под разные задачи: крупно один зуб, обзорно обе челюсти, объёмно нужный участок и отдельный снимок для расчётов ортодонта. Они дополняют друг друга, и нередко у одного пациента в карте есть два-три разных снимка — сделанных на разных этапах и по разным поводам.
Четыре снимка и чем они отличаются
Все четыре — рентгеновские исследования, но захватывают разную область и отвечают на разные вопросы. Поэтому один не заменяет другой, а врач выбирает тот, который нужен для конкретного решения.
Прицельный снимок
Небольшой плоский снимок участка челюсти. Корень и канал видны крупно и детально.
Нужен, когда вопрос касается конкретного зуба: канала, корня, того, что под пломбой.
Панорамный снимок (ОПТГ)
Все зубы, обе челюсти, пазухи и суставы на одной развёрнутой картинке.
Нужен для общего обзора: с него часто начинают, когда планируют лечение нескольких зубов.
Компьютерная томография (КТ)
Трёхмерная модель челюсти, которую врач просматривает срезами в любой плоскости.
Нужна, когда важны толщина кости и точное расположение нерва, пазухи, корней.
Телерентгенограмма (ТРГ)
Снимок головы, чаще всего в боковой проекции, с большого расстояния — без искажения пропорций.
Нужна ортодонту: по ней рассчитывают соотношение челюстей перед лечением прикуса.
Прицельный снимок: один зуб в деталях
Прицельный снимок захватывает один-два зуба вместе с корнями и костью вокруг верхушки. Сейчас его обычно делают цифровым датчиком — такое исследование называют радиовизиографией: изображение сразу появляется на экране, и врач может увеличить нужный участок.
Главная сфера прицельного снимка — лечение каналов. По нему видно, как проходят каналы, до какой глубины дошли инструменты и пломбировочный материал, поэтому в ходе такого лечения снимков бывает несколько: до, во время и после. Ещё его делают, чтобы посмотреть, что происходит под старой пломбой или коронкой и как ведёт себя кость у корня.
Предел прицельного снимка — в том, что он плоский и маленький. Соседние зубы, пазуха или нервный канал на нём либо не видны, либо видны частично, а корни, лежащие друг за другом, могут перекрываться.
Панорамный снимок: обе челюсти на одной картинке

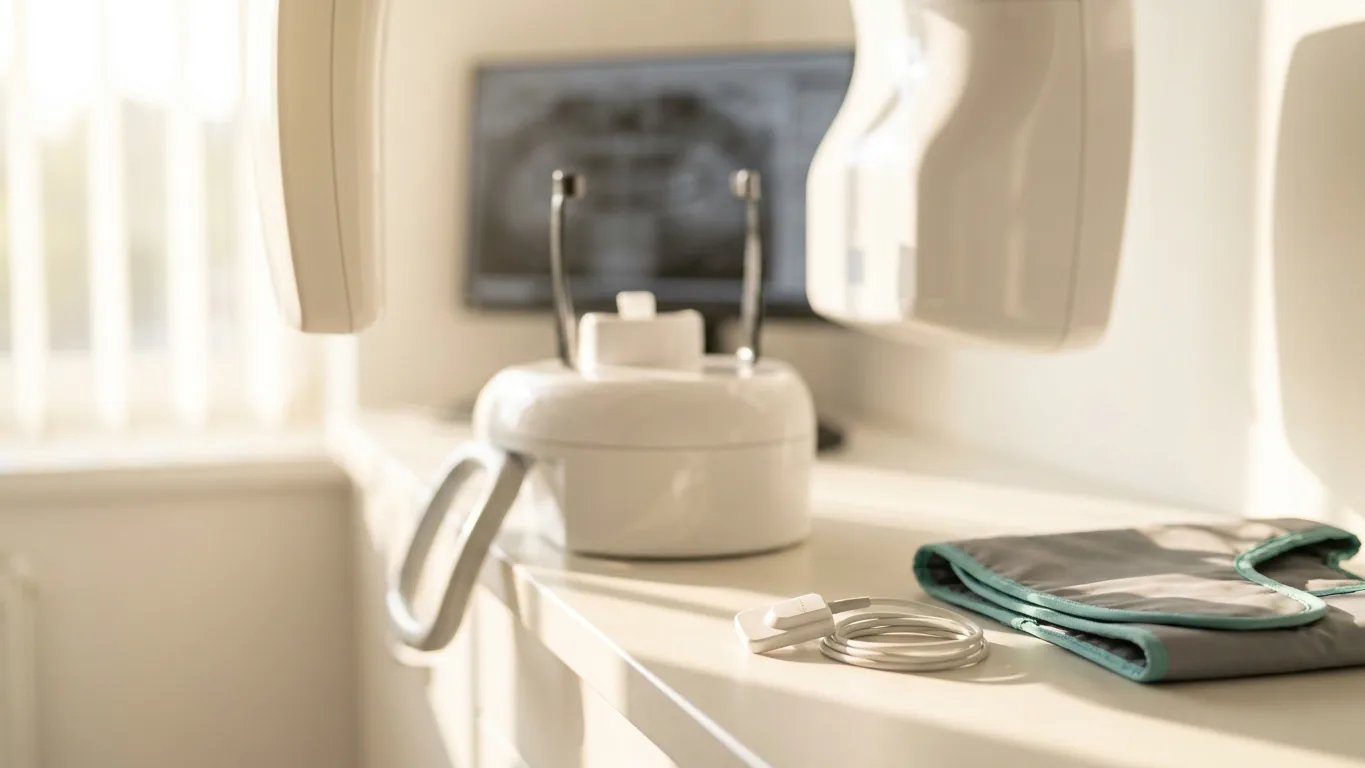

Панорамный снимок, или ортопантомограмма (ОПТГ), показывает все зубы верхней и нижней челюсти, кость вокруг них, верхнечелюстные пазухи и височно-нижнечелюстные суставы. Аппарат обходит голову по дуге, и изгиб челюсти разворачивается в одну плоскую картинку.
Это обзорное исследование. С него часто начинают, когда нужно понять общую картину: сколько зубов лечено и как, где есть очаги у корней, нет ли непрорезавшихся зубов, в каком состоянии кость в целом. По панорамному снимку удобно обсуждать план, в котором участвует несколько зубов.
У обзорности есть цена. Панорамный снимок немного искажает размеры — по-разному в разных участках челюсти, — и на нём не видно толщины кости: только её высота в проекции. Структуры, лежащие на разной глубине, накладываются друг на друга. Для общего обзора это не мешает, для точных расчётов — мешает.
КТ: объём вместо проекции
Компьютерная томография даёт не картинку, а трёхмерную модель челюсти. Врач просматривает её срезами — вдоль, поперёк, под любым углом — и может рассмотреть отдельный участок со всех сторон, без наложения соседних структур.
Главное, что КТ показывает и чего нет на плоских снимках, — толщина кости, а не только её высота, и точное положение того, что важно для хирургии: нервного канала на нижней челюсти, дна верхнечелюстной пазухи, корней соседних зубов. Поэтому компьютерную томографию делают перед имплантацией и костной пластикой, перед сложным удалением, например зуба мудрости, а также когда нужно понять, что происходит с корнем: нет ли трещины, как пройдены каналы, насколько велик очаг у верхушки.
Обычно снимают не всю голову, а нужную область — одну челюсть, обе или отдельный участок. КТ хорошо показывает кость и зубы, а десну и другие мягкие ткани — слабо: их врач оценивает при осмотре. Результат КТ — набор данных, а не одна фотография, поэтому его открывают в специальной программе на компьютере, где снимок можно поворачивать и листать срезы.
Какой вопрос врача — какой снимок
Снимок выбирают не по принципу «чем подробнее, тем лучше», а по вопросу, на который нужно ответить. Несколько типичных примеров — окончательно исследование назначает врач после осмотра.
Как пройден канал во время лечения, до какой глубины дошла пломба
Прицельный снимок
В каком состоянии зубы в целом, с чего начинать план лечения
Панорамный снимок
Хватает ли толщины и высоты кости для импланта, где проходит нерв и пазуха
КТ
Как зуб мудрости расположен относительно нервного канала
КТ
Нет ли трещины корня, что происходит у верхушки корня
КТ, иногда начинают с прицельного
Как соотносятся челюсти перед лечением прикуса
ТРГ
| Плоский снимок (прицельный, панорамный) | Компьютерная томография |
|---|---|
| Показывает высоту кости и зубы в одной проекции | Показывает и высоту, и толщину кости |
| Структуры на разной глубине накладываются друг на друга | Каждый участок виден отдельно, срезами в любой плоскости |
| Удобен для обзора и для контроля во время лечения каналов | Нужна, когда решение зависит от точного расположения нерва, пазухи, корней |
| Размеры на панорамном снимке немного искажены | Позволяет проводить измерения для планирования операции |
| Готовая картинка, которую легко показать и сравнить с прежней | Трёхмерные данные, которые просматривают в специальной программе |
ТРГ: снимок для ортодонта
Телерентгенограмма стоит в этом ряду особняком. Её делают с большого расстояния, чтобы пропорции головы на снимке не искажались, чаще всего в боковой проекции. Отдельные зубы и корни на ней не разбирают.
По ТРГ ортодонт проводит расчёты: как расположены челюсти относительно друг друга и относительно основания черепа, под каким углом стоят передние зубы, как это соотносится с профилем лица. От этих расчётов зависит план исправления прикуса, поэтому ТРГ назначают перед ортодонтическим лечением и иногда повторяют, чтобы оценить, как оно идёт.
Почему врач назначает именно этот снимок
Рабочий принцип простой: снимок назначают, когда его результат может изменить решение. Если для лечения канала достаточно прицельного снимка, КТ не добавит ничего нужного. Если планируется имплант, панорамного снимка не хватит, потому что на нём нет толщины кости.
На этом же принципе строится ответ на вопрос «не вредно ли». Любое рентгеновское исследование связано с облучением, поэтому снимки не делают «на всякий случай» и не повторяют без повода, а подбирают так, чтобы ответ на вопрос врача был получен одним исследованием. Если пациентка беременна или может быть беременна, врач спрашивает об этом до снимка и решает, можно ли его отложить.
Иногда уже сделанного снимка оказывается недостаточно. Причины обычно две: снимок другого типа и не отвечает на нужный вопрос — например, панорамный снимок перед имплантацией, — или он сделан давно, а за это время что-то изменилось: удалён зуб, прошло лечение, кость перестроилась. Прежний снимок при этом не теряет смысла — по нему видно, как ситуация развивалась.
Что чаще всего понимают неправильно
Четыре представления о снимках, с которыми приходят на консультацию, и то, как обстоит дело.
- «Панорамный снимок показывает всё, значит, КТ не нужна»
- «КТ точнее, значит, лучше всегда делать её»
- «Снимки назначают для перестраховки»
- «Снимок уже есть — подойдёт для любого лечения»
- На панорамном снимке не видно толщины кости и точного положения нерва и пазухи — для операций это решающие данные
- Для многих задач, например для контроля во время лечения каналов, прицельный снимок удобнее и достаточен
- Снимок назначают, когда его результат может изменить решение, — поэтому набор исследований у разных пациентов разный
- Снимок отвечает на вопрос, для которого сделан, и отражает состояние на момент съёмки; для другой задачи или спустя время может понадобиться новый
Коротко о главном
- Прицельный снимок — один-два зуба крупно, главная сфера — лечение каналов
- Панорамный снимок — обзор обеих челюстей, с него часто начинают план лечения
- КТ — объём и срезы: толщина кости, нерв, пазуха, корни; нужна перед имплантацией и сложными операциями
- ТРГ — снимок для расчётов ортодонта перед лечением прикуса
- Снимок назначают, когда его результат может изменить план, а не на всякий случай
Какое исследование нужно в вашей ситуации, врач решает на консультации после осмотра. Если снимки уже есть — возьмите их вместе с заключениями: так видно, что можно использовать, а что понадобится дополнить.
Частые вопросы
Чем КТ зубов отличается от панорамного снимка?
Зачем делать КТ, если панорамный снимок уже есть?
Вредно ли делать КТ зубов?
Почему врач просит сделать новый снимок, если у меня уже есть старый?
